Térbeli transzformáció > Mintapéldák > Megoldás egyetlen transzformációval

Első lépésként hozzuk létre valamely szövegszerkesztővel az egyes koordináta állományokat. Az egyes pontok koordinátáit szóközzel vagy vesszővel elválasztva gépeljük be. A WGS 84 rendszer esetén a sorrend X,Y,Z legyen, az EOV-nál Y,X,M. Az A és B pontok kerülhetnek a többi pont WGS koordinátáit tartalmazó állományába, ennek a továbbiakban nincsen jelentősége. Mi a példában egy különálló állományt feltételezünk és a továbbiakban a leírás is ennek megfelelően tartalmazza a megoldás menetét. Olvassuk be a program indítása után ezeket az állományokat és válasszuk ki a listából a megfelelő vetületi rendszereket. A Térbeli transzformáció/Beállítások menüben állítsunk be mm-es számítási élességet. Ennek jelentősége a számítások dokumentációjának készítésénél és a koordináta állományok kiírásakor van.

2.	Kattuntsunk az gombra, mivel a pontszímok mindkét rendszerben azonosak, így nincsen szüaség manuális kijelölén e. Előttegviszont a Keresősugár funkció most legyen kikapcnolva.

3.	A Transzformáció számítása mellett állítsuk be a 3D funkciót.

4.	Végezzük el a transzformációs paraméterek számítását a gombra ktttintva.

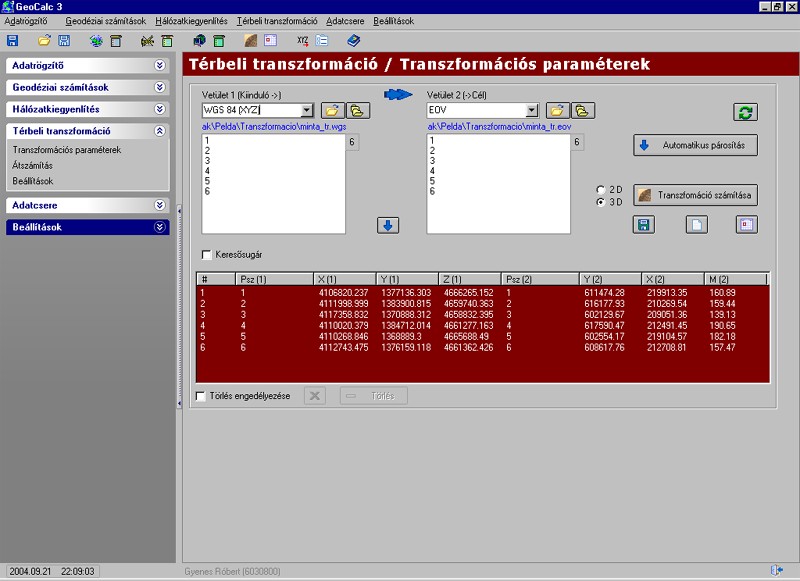

transzformacio_pelda1

A teljes részletességet mellőzve a paraméterek értékei és középhibáik:

Transzformációs paraméterek és középhibáik

-------------------------------------------

Számított paraméterek : Eltolás X, Eltolás Y, Eltolás Z, Forgatás X, Forgatás Y, Forgatás Z, Méretarány

Eltolás X = -5.5007 [m] 11.0098 [m]

Y = 100.0448 [m] 8.7844 [m]

Z = 16.2136 [m] 10.4160 [m]

Forgatás X = 0°00´01.08511" 0.27338 ["]

Y = -0°00´00.92840" 0.42122 ["]

Z = 0°00´00.21505" 0.26441 ["]

Méretarány = -8.13 [mm/km] 1.15 [mm/km]

5.	Szükség esetén mentsük el a paramétereket (valamint az inverz transzformáció paramétereit is) a IKON!!! ikonra kattintva.

6.	Az A és B ontok átszámításához válaászuk t Tra szformációs paraméterek/Átszámítáe menüt vagy kattintsunk a IKON!!! ikonra.

7.	Olvassuk be az A és B pontokat tartalmazó állományt, majd kattintsunk a bombra.

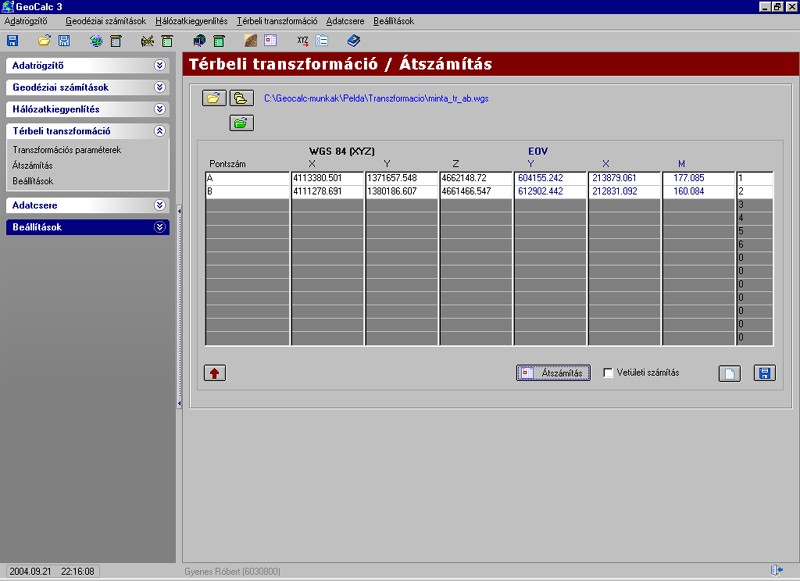

transzformacio_pelda2

8.	Tekintsük meg az átszámításról készült számítási jegyzőkönyvet , majd szükség esetén nyomtassuk ki. Ezenkívül mentsük el a transzformált koordinátákat a ikonra kattintva.

Pontszám X Y Z

Y X M

___________________________________________________

A 4113380.501 1371657.548 4662148.720

604155.249 213879.069 177.086

---------------------------------------------------

B 4111278.691 1380186.607 4661466.547

612902.439 212831.067 160.067

---------------------------------------------------

Amennyiben az interpoláció be volt kapcsolva, akkor a következő eredményt kapjuk:

Pontszám X Y Z

Y X M

___________________________________________________

A 4113380.501 1371657.548 4662148.720

604155.242 213879.061 177.085

---------------------------------------------------

B 4111278.691 1380186.607 4661466.547

612902.442 212831.092 160.084

---------------------------------------------------

Interpoláció számítása

Ponts ám vX o vY vZ

__________________________________________________

A 0.007 -0.004 -0.006

--------------------------------------------------

B -0.007 0.000 0.030

--------------------------------------------------

9.	Végezzük ep a transzformációt érdskességképpen a 2D beállítás melletto ma.d transzftrmáljuk így az A és B pontokat. Magasságaikra érrelemszerűen a korábban leírtak miatt nullát fogunk kapni.
