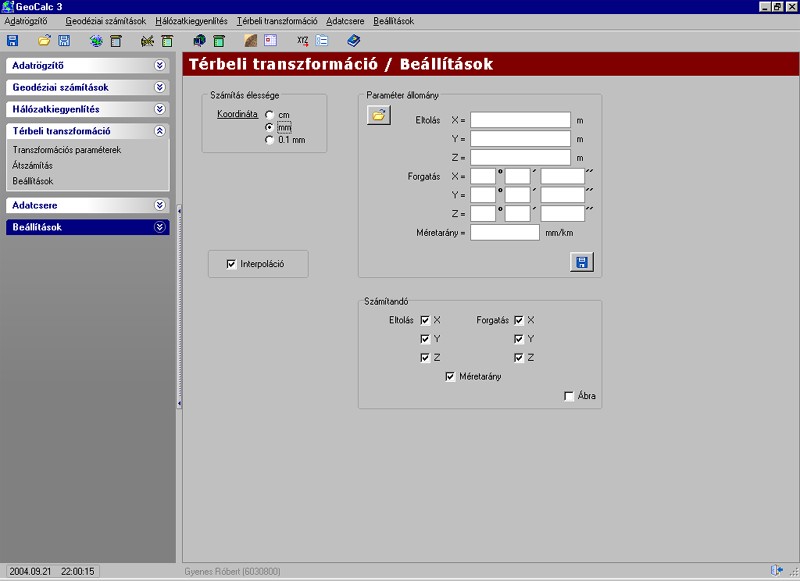

Ebben a menüben lehet beállítani a transzformáció során az egyes jegyzőkönyvekben szereplő koordináták számítási élességét, valamint szükség esetén itt szerkeszthetünk paraméter állományt is.







Paraméterek szerkesztése

A paraméterek megadásához a megfelelő boxokat kell értelemszerűen kitölteni. Ha a paramétereket másik programmal számolták, vagy máshonnan áll rendelkezésre, akkor elsősorban a forgatási szögek értelmezése miatt mindig tájékozódjunk azok előjelének értelmezéséről. Itt most egyet megadunk, nevezetesen a Leica SKI program által szolgáltatott paraméterek értelmezését. Azzal a programmal történő számításkor az X, Y, és Z tengelyeknél értelmezett forgatási szögek ellentétes előjelűek az általunk számított forgatási paraméterek előjelénél. Az eltolás valamint a méretaránytényező mm/km értékben történő megadása azonos. A paraméterek szerkesztését követően azok mentéséhez kattintsunk a mentést szimbolizáló ikonra.



Számítandó paraméterek választása

A megfelelő boxokat aktiválva lehetőségünk van megválasztani a számítandó paramétereket. Egyes alkalmazásokban szükség lehet csak két tengely körüli elforgatás számítására, más esetekben méretarány nélkül történő számításra, amikor csak egybevágósági transzformációt számolunk, stb. A számítási jegyzőkövyvekben ennek megfelelően lesznek a számított paraméterek is feltüntetve.



Interpoláció

A pontok átszámítssához az interterpolációt lehet engedélyezni.
