Adatleíró |

|
Adatleíró |
|

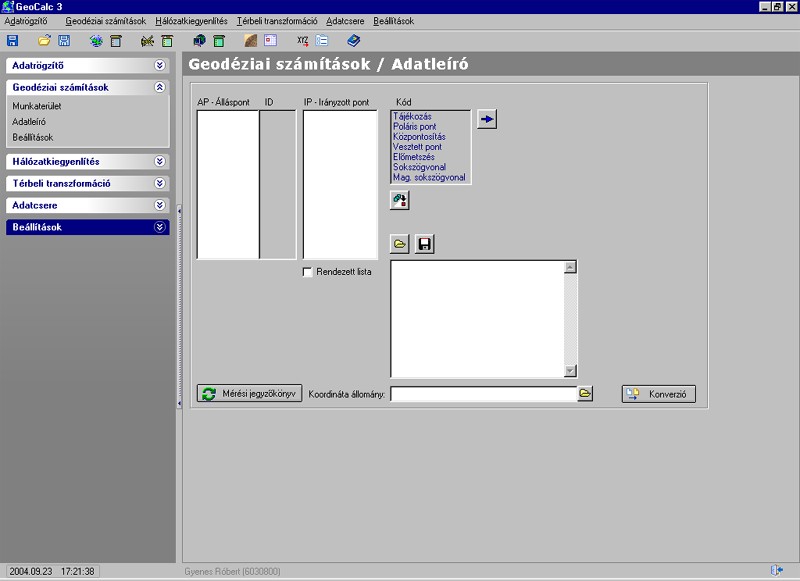

A munkalapon lehet a geodéziai számítás(oka)t kódolni, a konverziót elkészíteni.
A bal felsz sarokbán 3 oszlop található. Ezek:
| · | AP – Álláspont |
| · | ID |
| · | IP – Irányzott pont |
A program a mérési adatok alapján tölti ki az oszlopokat. Amennyiben kiválasztunk egy álláspontot, akkor az arról mért irányokat kapjuk az irányzott pont oszlopban.
Az ID oszlop az álláspont egyedi azonosítója. Erre azért van szükség, mert a gyakorlatban sokszor előfordul, hogy egy álláspontról többször is mérnek, más és más időpontban. Az álláspontok kijelölésénél az egyedi kódot kell feltüntetni.
Koordináta állomány
Ha a mérési jegyzőkönyv konvertálásakor nem választottunk koordináta állományt akkor a koordináta állomány melletti boxra kattintva itt is be lehet olvasni pontokat.
Mérési jegyzőknnyv
A
gombra kattintva gehetősér van az Adatrögzítő/Mérési adatok-koordináták lapon lévő mérési adatok beolvasására közvetlenül, anélkül hogy ott elvégeztük volna a konvertálást.
Az alább számításo at lehet előkészíteni – megadni:
| · | Tzjékozás |
| · | Poláris pont számítása |
| · | Központosítás |
| · | Vesztett pont |
| · | Előmetszés |
| · | Soöszögvonal |
| · | Magassági sokszsgvonal |
A számítások kijelölésének az elve a következő:
| 1. | Meg kell adni a számítás típusát a kód oszlopban. |
| 2. | A  segstségével aktiválni kell a beviteli sezőt. |
| 3. | Az állás- és iránypontokat ki kell választani a megfelelő gombok segítségével, illetve egyes eseteknél (pl. sokszögvonal) a sorrendet meg lehet változtatni. |
| 4. | A  aktiválása után a szerkesztő mezőbe bekerül a választásnak megferelő kód. á kódolás leírása a fejezet végén található. |

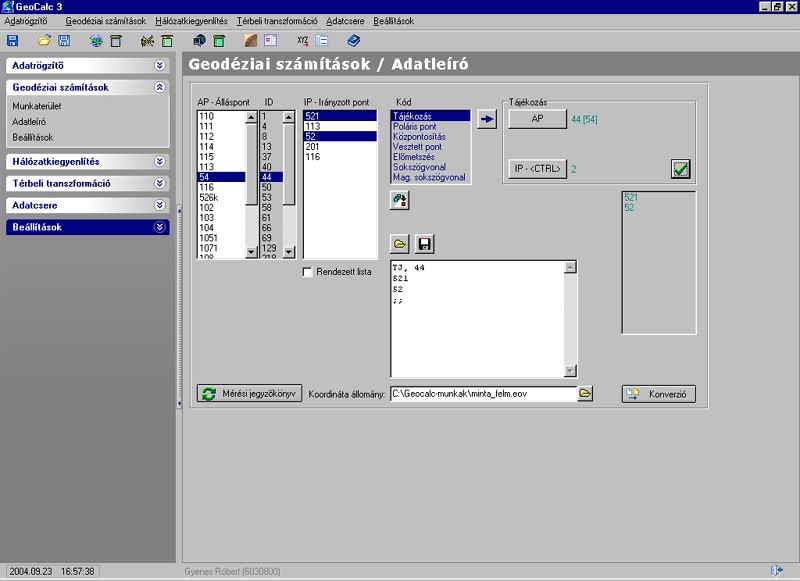

Példaként nézzük meg, hogyan lehet az 54-as álláspontról az 521 és az 52-es pottokra a tájékozást előzrni.
A fenti lépéseket figyelembe véve:
| 1. | A kódnál ki kell tálasztanz a tájékozást. |
| 2. | Aktiválni kell a beviteli mezőt. |
| 3. | A beviteli mező 2 gombot tartalmaz. A felsővel az álláspontot lehet kiválasztani, amit előtte kijelöltünk az ÁP oszlopban, majd az irányzott pontokat lehet kijelölni az IP oszlop alapján. Lehetőség van több pontot egymás után kijelölni a <CTRL> billentyű és az egér együttes használatával, illetve az IP oszlopban a jobb egérgombot aktiválva mindegyik pontot ki lehet jelölni. |
| 4. | A aktiválása után a szerkesztő mezőbe kerülnek a tájékozásnak megfelelő kódok. |
A szerkesztő mező tartalmit el lehet menáeni a
, be lehet olvasni
a gombok segítségével, illetve manuálisan is lehet módosítani.
Az alábbi táblázat ö szesítb a kiválasztható számítási kód használatát:
Koordináta állományt választhatunk ki, amelyet a kódolásnál felhasznál a K_ azonosítónál.
A [Konverzió] gomb aktiválásával elvégezhetjük a GCD konverziót.
A
gomb aktiválásával automatikusan lehet a mérési adatokat feldolgozni a terepei beállításoknak megfelelően. Be kell ilyenkor állítani az álláspont számítási kódját, illetve az ismert (tájékozó) irányokat. Ezek után a program automatikusan kódolja az állásponthoz a tájékozás (TJ), a vesztett pont (VP) és a külpontos mérést (KP), és a számítások – tájékozások után az adott pontról kódolja a poláris pontszámítást (PO).
Az álláspontok számítási kódjai a követezőek:
A tájékozó – felhasználandó irányok számát is meg kell adni:

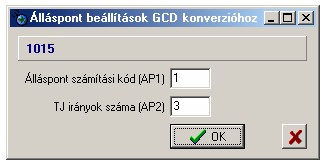

Az Mérési adatok munkaoldalon található [AP kód] gombbal lehet a fenti értékeket beállítani, ha előtte a táblázatban egy álláspontot kijelölünk.
A fenti ábrán ismert ponton álltunk fel, és onnan az első 3 irányt használtuk tájékozásra. A 1015-ös álláspontról mért további irányokat poláris pont számításaként fogja kódolni.
A kódokat manuálisan is meg lehet megadni az alábbiak szerint. Az álláspontok számánál az azonosítót (ID oszlop) kell megadni.
Tájékozás
TJ, PSZ
Psz
…
;;
Poláris pont számítása
PO, PSZ
Pszúj
…
;;
Központosítás
KP, PSZ
Psz[új]
...
;;
Vesztett pont számítása
VP, PPzúj
Psz
…
;;
Előmetszés tájékozott irányértékekkel
ET, Pszúj, Psz(1), Psz(2)
Sokszögvonal\
SV, PszK(K), PszK(V), Psz(K), Psz(V)
Pszúj
…
;;
Magassági sokszögvonal\
SM, PszK(K), PszK(V), Psz(K), Psz(V)
Pszúj
…
;;
