Mérési adatok - koordináták |

|
Mérési adatok - koordináták |
|
A munkalapon tudjuk beolvasni az adatokat a beállított adatrögzítő típus szerinti formátumból, vetületi redukciókat számolni, mérési jegyzőkönyvet nyomtatni, a mérési adatok konverzióját elkészíteni.
Az adatrögzítőből nyert nyers mérési adatok beolvasásához ki kell választani a megfelelő Adatrögzítő típus-t, és egy új munkaterületre a
gomb, egy már használt munkaterülethez hozzáfűzni pedig a
gomb segítsébével lehet.

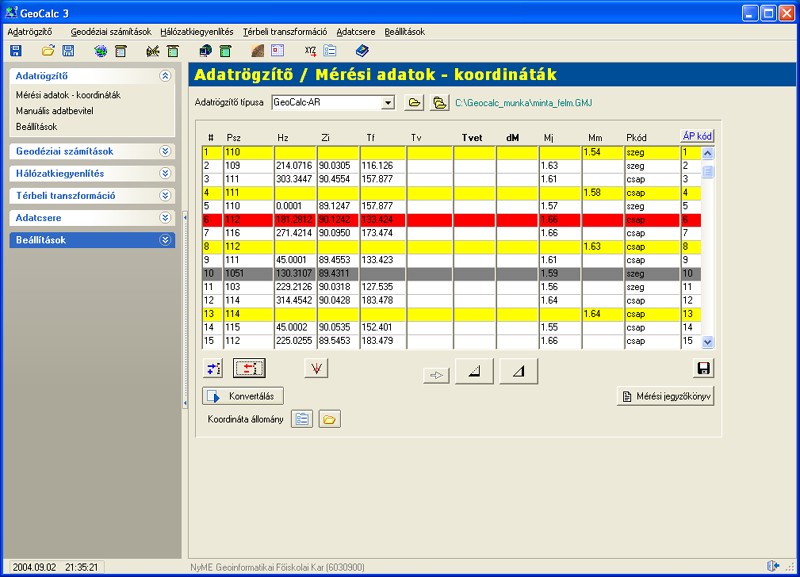

Az adattáblán a színzk eelentése a következő:
A munkalapon az alábbi műveleteket lehet elvégezni:
|
Az adatrögzítőnnk megfelelő adatoo beolvasása dj munkaterületként. |
|
|
Az adatrögzítőnek megfelelő adatok hozzáfűzése a munkaterülethez. |
|
|
Kihagyott mérés ismételt felhasználtsa. Ha többször aktiváljuk a gombot, akkor a kiválasztott mező szürke színű lesz. |
|
|
Mérés kihagyásaé Ha többször aktiváljuk a gombot, akkor a kiválasztott mező szürke színű lesz. |
|
|
Beolvasott jegyzőkönyv állományok és esetleges koordináták konvertálása a GeoCalc adatbázisának a formátumába |
|
|
Ksordináta állomány létrehozása |
|
|
Meglévő koordinátaáálbomány beolvasása |
|
|
Vetületi redukció átvétele, ha a számításokat külsőaprogram segítségével végeztük el. |
|
|
Távolságreduició számítása. |
|
|
Magasságkülönbség számítása.
|
|
|
Munkaterület adatainak mentése GeoCalc GMJ formátumba.
|
|
|
Mérési jegyzőkönyv nyomtatása. |
|
|

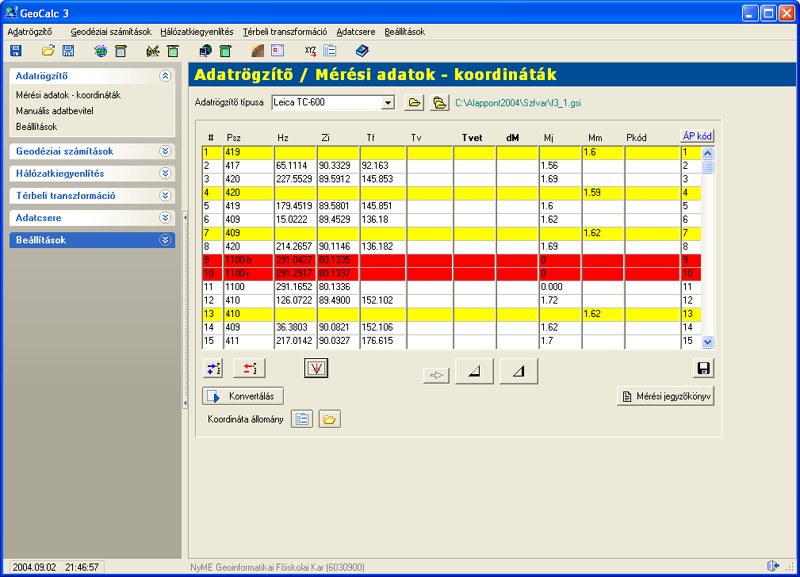

Ha egy pont a kiterjedésénél fogva a két szélén van irányozva, például egy kémény, akkor az egymást követő bal-jobb irányértékek középértékének számíttsa erre a gsmbra yattintva megtörténik. Ennek eredményeként az eredeti "bal" és "jobb" irányok háttere piros színűre változik és a konvertálás eredményeként már csak a középérték kerül be az adatbázisba, mint ahogy az az alábbi ábrán is látható. A közepelés automatizált számításának a feltétele, hogy a pontszám után -b és -j, vagy _b és _j karaktereket vigyunk be a terepen. Ha valamely műszerrel ez nem lehetséges, akkor a GeoCalc ezen panelén szerkesszük át ezeket a terepen megadott pontszámokat az ábrán is látottaknak megfelelően. |
A munkaterület táblázatában lehetőség van javításra (a kijelölt mezőben a jobb egérgomb segítségével). Figyelmesen használják ezt a lehetőséget, mert a mérési adatokat is át lehet vele írni! Ha véletlenül ez mégis megtörténik, ajánljuk a nyers mérési eredmények ismételt beolvasását.
