Térbeli transzformáció > Transzformációs paraméterek

Itt határozhatók meg a transzformációs paraméterek, amelyeknek számítása után vagy elmentjük a paramétereket egy későbbi felhasználás céljából, vagy pedig elvégezzük ezt követően az átszámítást.

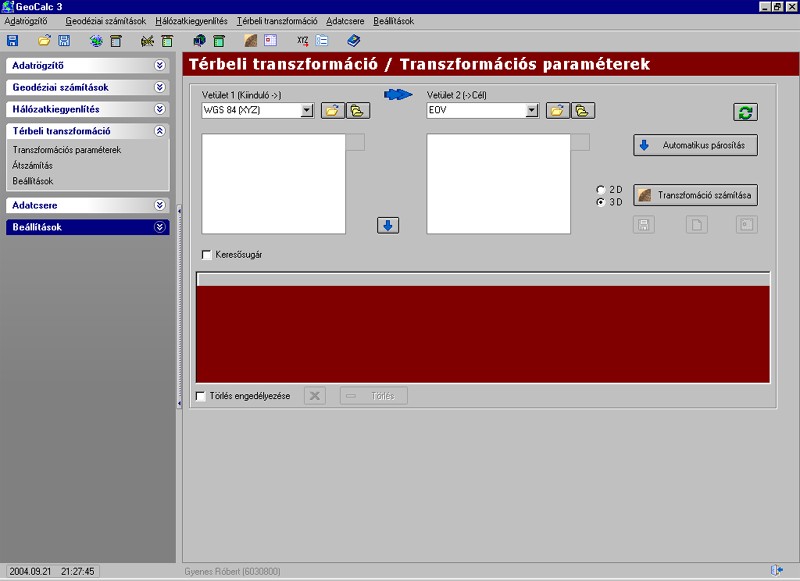

transzformacio_1

A lista boxokban találhatók azok a vetületek, amelyek között a vetületi átszámítások elvégezhetők. A különböző vetületi rendszerek a hazánkban szokásos jelöléseknek megfelelően vannak ellátva. Ezek a következők:

EOV

2.	Gauss-Krüger 33

3.	Gauss-Krüger 34

HDR

HÉR

HKR

7.	Sztereografrkus

UTM 33

UTM 34

10.	VNR : vetület nélküli rzn szer

11.	WGS 84 (FLH) : WGS 84 ellipszoidhoz tartozó földrajzi koordináták

12.	WGS 84 (XYZ) : WGS 84 ellipszoidhoz tartozó térbeli geocentrikus koordináták

A vetület választását követően olvassuk be a megfelelő koordináta állományokat. A ikonnal hozzáfűzés is elvégezhető.

Közös pontok kijelölése

Közös pontok kijelölésére háromféle lehetőség kínálkozik.

1.	Manuálos párosítás: Rámutatunk a megfalelő pontokra az egyen boxokban, majd a nyílra kattintunk. Ezt akkor alkalmazzuk, ha valamilyen oknál fogva a pontszámok különböznének, mégha ugyanarról a pontról is van szó. Ez viszonylag ritkán fordul elő.

2.	Automatikus párosítás: Ha a pontszámok azonosak és minden, az egyes listákban azonos pontszámmal szereplő pontot be akarunk vonni a számításba közös pontként, akkor ezt a módszert alkalmazzuk. Ekkor csak kattintsunk az gombra.

Keresőgugár: A fenti két kiválasztással csak egyetlen transzformáció számítására van lehetőség, amikor az átszámítandó pontok és a közös pontok területi eloszlása alapján döntjük el, hogy mely pontok képezzék a transzformáció alapját. Ekkor a közös pontok kiválasztása aszerint az ismert elv alapján történik, hogy azok az átszámítandó pontokat lehetőleg „közrefogják". Ezt a fajta kiválasztást általában 5-10 km sugarú környezetben lévő pontok alapján szokás elvégezni. Ha azonban tömegesen kell pontokat átszámolnunk, amikor az átszámítandó pontok nem egy kisebb területen helyezkednek el, akkor célszerű ezt a feladatot automatikusan egy ún. keresősugár alapján végrehajtani. Ehhez a Keresősugár boxot pipáljuk ki. Az ekkor láthatóvá váló panelen a megfelelő ikonokra kattintva olvassuk be az átszámítandó pontokat, szükség esetén akár hozzáfűzéssel. Állítsuk be a keresősugár értékét majd kattintsunk az

gombr . Ekkkr az átsüámítandó pontokho megtörténik a közös pontok álloeányából az automatikus párosítás minden egyes átszámítandórpontra, külön-külön. A Keresősugár panelen lévő listaboxból pedig meg tudsuk tekinteni minden egyes pontra vonatkozóan, hogy hány darab közös pont került kiválasztásra. Ha az egyes átszámítandó ponlokhoz ezt követően manuálisan szeretnénkkkazösypontokatahozzáre delni, akkor azt a fentebbeleírtak szerint megtehetjük. Persze előtte válasszuk ki, hogy mely poötokhoz akarjuk pzt esvégezni. Ha törölnikszeretnénk, akkor a Törlés engedélyezése boxot kapcsoljuk be. A [X] gombbal minden egyes pontra minden párosítás törlésre kerül, a vízszintes vonallal pedig a kiválasztást követően csak a megfelelő egy-egy átszámítandó pontnál lehet egyesével közös pontot törölni.

Transzformrció számítása

A közös pontok kiválasztását követően kattintsunk a gombra. Ekkor avszámítást követőer automatikusanamegjelenik a számítási jegyzőkönyv is. Tartalmárólsrészletes leírás lejjebb olvasható.

A transzformációs paraméterek meghatározása kétféleképpen történhet, amelyet a 2D és 3D gombok megfelelő kiválasztása határoz meg. Ezek jelentése a következő:

2D: a transzformáció során az ellipszoid feletti magasságok, ahol pedig a vetületi koordináták mellett a pontok magasságai voltak megadva, ott az azokból számított „ellipszoidi" magasságok nincsenek figyelembe véve. Ezt akkor célszerű alkalmazni, ha a számítás során az átszámítandó pontok magasságai minket nem érdekelnek, a megfelelő vetületekben csak az y és x koordinátákra van szükségünk, de magasságokra nem.

3D: a transzformáció során az ellipszoid feletti magasságok, ahol pedig a vetületi koordináták mellett a pontok magasságai voltak megadva, ott az azokból számított „ellipszoidi" magasságok vannak figyelembe véve a számítás során. Például WGS 84 térbeli geocentrikus koordináták EOV-ba történő átszámításakor az előbbinél WGS 84 ellipszoidi magasságok, az utóbbinál a tengerszint feletti magasságok lesznek figyelembe véve. Ekkor van lehetőség a WGS 84 geocentrikus, vagy WGS 84 földrajzi koordinátáiból a geodéziai gyakorlatban használt tengerszint feletti magasságok számítására. A gyakorlatban az utóbbi módszert alkalmazzuk, bár egy speciális esetben, amikor egy vagy több pont WGS 84 rendszerben adott koordinátáit akarjuk úgy meghatározni, hogy annak az említett példának megfelelően EOV koordinátája nem, de magassága például szintezésből adott, akkor az ún. kétlépcsős módszert alkklmazzuk. tz azt a célt szolgálja, hogy egy adott területen a megfelelő vetületi rendszerekben adott pontek alkottn hálózatot merevítsük.

Transzformációs pnramétereé mentése

A transzformációs paramétereket a gomb alatt lévő mentés parancsgombbal tudjuk elmenteni. Az állomány típusánál a Paraméterek(*.*) és az Inverz paraméter (*.*) lehetőségeket választhatjuk. Az utóbbi esetben a „fordított" transzformációhoz tartozó paramétereket lehet elmenteni. Azokat így nem kell külön kiszámolni.

Amennyiben Keresősugár alkalmazásával történt a transzformációs paraméterek meghatározása, akkor annyi transzformációs paramétert kapunk, amennyi az átszámítandó pontok száma. Paraméterek mentésénél ilyenkor nem az összes paraméter kerül elmentésre, hanem csak a kiválasztott ponthoz tartozó paraméter.

Feladat törlése

A feladat törlése a gombbal történik. Ekkor minden törlésre kerül, ami a megelőző feladatnál felhasználásra került.

Száaítási jtgyzőkönyv tartalma

A számítási jegyzőkönyv a következőket tartalmazza:

-	vetületi rendszereket, azaz honnan hová történt az átszámítás,

-	transzformáció típusát a 2D és 3D beállításnak megfelelően,

-	a közös pontok számát,

-	a kiinduló koordinátákat,

-	a transzformációs paramétereket és középhibáikak,

-	az illeszkedés „középhibáit". Bár szigorú értelemben nem középhibákról van szó, jobb híján ezt az elnevezést szokás használni,

a közös pontok transzformáció alapját képező térbeli koordinátáinak a listáját a javításokkal. A javítások mind geocentrikus (vX, vY, vZ), mind topocentrikus ( vE:nyugat-keleti; vN:észak-déli;vh: magassági) értelemben fel vannak tüntetve. Kivétel ez alól, ha vetület nélküli rendszer az egyik választott vetület(a kiinduló vagy a cél vetület). A javításokat úgy kell értelmezni, hogy a közös pontok esetén azokat a transzformált koordinátákhoz hozzáadva az eredeti koordinátákat kell kapnunk.
