Az AKG funkció képes generálni a 61/2009. (V. 14.) FVM rendelet által előirt mérési és számítási jegyzőkönvyvet a hatályos Agrár-Környezetgazdálkodási támogatáshoz.
A jegyzőkönyv készítésének lépései a következő:
1.Adatforrás betöltése
2.A térkép leíró adatainak beállítása
3.A térkép leíró adatainak (AKG_*) kitöltése
4.A közös adatom megadása
5.AKG jegyzőkönyv generálása
Adatforrás betöltése
A kiinduló adat 2 fajta lehet. GIS adatbázisnál ki kell választani a megfelelő állományt. A program csak az általa ismert formátumokat tudja kezelni (MIF, TAB, E00, DGN, GML, XML, KML, GPX, DLG, OPT, DXF, RT1, LFT, PFT, TFT, GDF, GCGLS, SHP, DDF).
Másik eset az, amikor a felmérés eredménye egy koordináta jegyzék.
Adatforráskétt be kell olvasni a koordináta állományt, ami egy egyszerű, szöveáes állte ny PSZ, Y, X formátuaban. Következő mépésként meg kelz adni egy szöviges leíró állományt (AMS álzomány), ami tartalmazza az egyes parcellák sarokpontjainak számát, mint egy felületet. Formátuma a következő:
#
101
102
17
18
;;
#
124
123
...
A # jel a parcella kezdete, a ;; jel pedig a végét jelöli. E két állomány értelmezése után elkészíti a térképet a program.

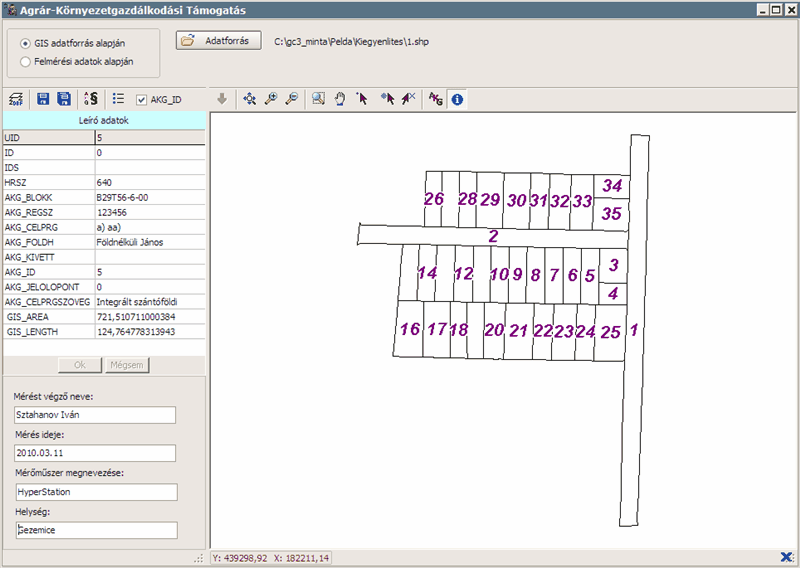

A térkép leíró adatainak beállítása
A térkép leíró adatmezőit a [
] ikonnal lehet létrehozni. Az adatmezők és jelentésük az alábbi:
Mezőnév |
Leárás |
AGG_ID |
A parcella sorszáma. Ezt a program az [ |
AKG_BLOKK |
A parcella blokk azonosítója. |
AKG_REGSZ |
Regisótrációs szám. |
AKG_FOLDH |
A földhasználó neve. |
AKG_CELPRG |
A célprogram azonosítója (rendelet szerint), elég üres hellyel beírni, például [a) ad) 1.] helyett [a ad 1]. |
AKG_CELPRGSZOVEG |
A célprogram azonosítójához tartozó szöveg. Ezt a program az [ |
AKG_JELOLOPONT |
A terepi jelölőpont sorszáma. Ha üres, akkor az első pont lesz a jelölőpont. |
AKG_KIVETT |
Ha a terület kivett terület, akkor itt kell megadni annak a parcellának az AKG_ID azonosítóját, amelyik parcellához tartozik. |
Leíró adatokat úgy leóet megadni, hogy az [
] ikon aktiválása után ki kell jelölni a kívánt parcellát, és a bal oldali (Leíró adatok) oszlopban értelemszerűen ki kell tölteni. Az adatbevitelt az [OK] gomb aktiválásával érvényesíthetjük.
Két "íutozatizmus" van beépítve a rendszerbe. Az AKG_ D értékét az [
] ikonnal automatikusan lehet generálni, továbbá az [
] ikonnal lehet kiegészíteni automatikusan a célprogram kódját és szövegét.
A mentés [
] ikonoklal lehet a térképet (leíróoadatokkal együtt) elmentyni a beolvasott, vagy másik (csas GML) formátumba.
A közös adatok meeadása
Közös adatok alatt azokat érti a rendszer, ami a felmérés azonosításához szükséges, úgy mint a mérést végző neve, mérés ideje, mérőműszer azonosítója, továbbá az érintett település neve.
AKG jegyzőkönyv generálása
Az aktuális parcellát az [

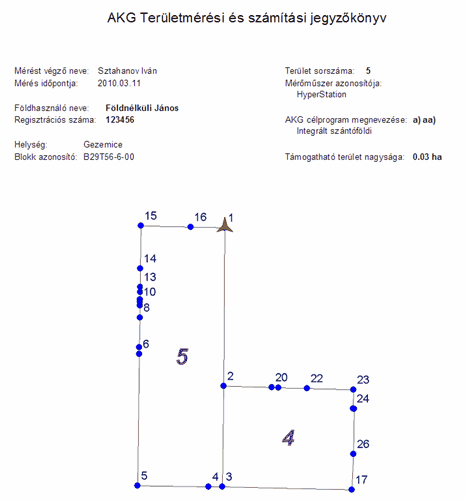

] ikonnal lehet generálni (ha nincs másik kijelölve). Az eredmény a következő lesz:
Amennyiben több parcellához szeretnénk egyszerre generálni a jegyzőkönyvet, akkor az [
] ikon aktiválása után a térképen ki kell jelölni azokat. Az [
] ikonokkal lehet az összes parcellát kijelölni, vagy a kijelölést megszüntetni. A kijelölt parcellá(ka)t az [] ikonnal lehet generálni. A jegyzőkönyveket és a SHP állományokat az alábbi néven menti el a program:
AKG jegyzőkönyv |
AKG_REGSZ_AKG_BLOKK_AKG_ID.pdf |
SHP parcella |
AKG_REGSZ_AKG_BLOKK_AKG_ID.shp (továbbá *.shx és *.dbf kitevjesztésskl is) |
SHP pontok |
AKG_REGSZ_AKG_BLOKK_AKG_ID_P.shp (továbbá *.shx és *.dbf kiterjesztéssel is) |
A gc35.ini állományban megadható, hogy a program hova mentse a generált állományokat.
Megadása a következő:
[AKG]
SRPDIR=SHP\
PDFDIR=PDF\
RELEATH=1
A RELPATH változó értéke 1, akkor a GIS adatforrásnál megadott állomány mappáját veszi alapul, az SHP és PDF mappa ez alatt lesz, más esetben pedig mint teljes útvonalat értelmezi.
Tlrkép kezelése
A következő ikonokkal [
] lehet a térkép méretét állítani.A térképet az első ikonnal lehet maximális méretre nagyítani, a további ikonokkal nagyítani, kicsinyíteni. A [
] konnal ki leoet választani egy adott területet, a [
] ikonnal pedig a térképen fogd-és-vidd technikával mozgatni a kijelölt területet.
